今回は、解析結果についてです。


【解析の流れ】
・2Dでのロール、被圧延材のモデリング
・3Dでのモデリング
・メッシュ
・解析 ←ここ!

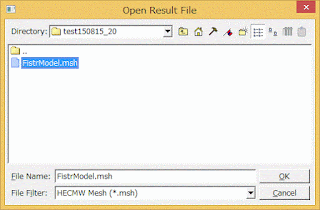

解析集終了後、結果を[File]→[Open Result...]より読み込む。

解析結果を保存するフォルダ内に上のファイルが生成されているので選択。


本ブログ運営者はこのままAccept しています。

選択はひとつのファイル(一番後に生成されたファイル)


下図は、Deformを設定しつつ、ContourでMISES応力を表示している。
*この解析では、孔型ロールもまとめて材質をアルミニウムに設定していることに注意。
恐らく、注意点は多く挙げられると思うが、近似的には圧延モデルとしてOKだと思う(研究開発使用)。




被圧延材のひずみは現物の硬度分布、また孔型の素材設定や、摩擦等、種々の面から検証が必要であるが、ひとまずは、オープンなソフトを使用し圧延に関する近似モデルまで行き着くことができた。



(本シリーズここまで)



(最後に)
オープン系でのやっかいな点は、ファイルの受け渡しの際の形式もさることながら、マニュアルがないことに尽きる(書籍やネットで支援も充実はしているものの・・・)。
FrontISTRは、REVOCAPをインストールすると、チュートリアル、マニュアルが充実しており、大変心強かった(!)深謝!!
